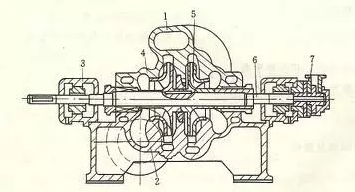

圖1 水平剖分式KNOLL多級離心泵結構圖

　　1泵盞,2泵體,3軸承體;4-軸套;5一葉輪;6泵軸;7一軸頭油泵

　　下面分別對水平剖分式和分段式多級離心泵的結構加以介紹。

　　1、水平剖分式多級離心泵的結構圖1所示為水平剖分式多級離心泵結構圖。這種泵采用蝸殼形泵體，每個葉輪的外圍都有相應的蝸室，相當于將幾個單級蝸殼泵裝在同一根軸上串聯工作，所以又叫蝸殼式多級泵。由于泵體是水平剖分式，吸入口和排出口都直接鑄在泵體上，檢修時很方便，只需把泵蓋取下，即可暴露整個轉子，在檢修轉子時，需將整個轉子吊出時，不必拆卸連接管路。這種泵的葉輪通常為偶數對稱布置，大部分軸向力得到平衡，因而不需要安裝軸向平衡裝置。

　　水平剖分式多級泵流量范圍為450～1500m/h，最高揚程可達1800mHz0。由于葉輪對稱布置，泵殼內有交叉流道，如圖2所示，所以它比同性能的分段式多級泵體積大，鑄造工藝復雜，泵蓋和泵體的定位要求高，在壓力較高時，泵蓋和泵體的結合面密封難度大。

　　2、分段式KNOLL多級離心泵的結構

　　在壓力較高時，通常采用分段式多級離心泵。這種泵是一種垂直剖分多級泵，它有一個前段、一個尾段和若干個中段組成，用四個長桿螺栓連接為一個整體。安裝在泵軸上的葉輪的個數就代表離心泵的級數，中段的每個葉輪配一個導輪，導輪的作用基本上同蝸殼相同，主要是將動能轉化為靜壓能。葉輪一般為單吸的，吸人口都朝向一個方向。為了平衡軸向力，在末段后面裝有平衡盤，并用平衡管和前段進口相連通。其轉子在工作過程中可以沿軸向左右竄動，靠平衡盤的推力平衡葉輪組的軸向力，將轉子維持在平衡位置附近。軸的兩端用軸承支承，并置于軸承座上，軸的兩端均有軸封裝置。

　　根據使用場合不同，分段式多級離心泵可分為一般分段式多級離心泵，如圖3所示;中、低壓鍋爐給水泵如圖4 所示;高壓鍋爐給水泵，如圖5 所示。

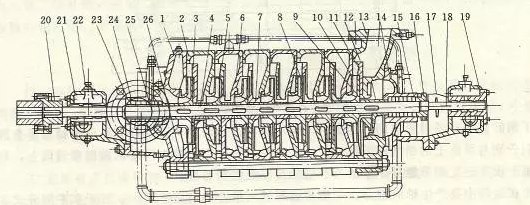

　　圖3 一般分段式KNOLL多級離心泵結構圖

　　l進水段;2中&i 3-升輪;4軸, 5導輪;6承磨環;7葉輪擋套;8導葉套;9-平衡盤;10平衡套;11平衡環;12出水段導輪;13出水段;14尾蓋;15軸套乙;16一軸套螺母;17擋水圉;18平衡盤指針;19軸承乙部件;20聯軸器;2l軸承甲部件;22油環;23軸套甲;24填料壓蓋;25水封環;26拉緊螺栓。

　　與蝸殼相比，導輪外形尺寸較小，將動能轉化為靜壓能的效率也較低。由于導輪中有多個葉片，當泵的實際工況與設計工況偏離時，液體流出葉輪時的運動軌跡與導輪葉片形狀不一致，使其產生較大的沖擊損失而造成效率的降低，故使用導輪裝置的離心泵，高效工作區域較窄，揚程和效率曲線均比蝸殼泵的陡。但由于導輪具有中心對稱性，不會像蝸殼那樣產生作用在轉子上的徑向壓力，所以多級泵一般在首尾兩段使用蝸殼，而在中部若干段使用導輪。

　　由于導輪的幾何形狀較為復雜，所以一般用鑄鐵鑄造而成。

　　同單級離心泵一樣，KNOLL多級離心泵不具有自吸能力，啟動前必須灌泵。各種多級離心泵工作原理均是由葉輪帶動液體高速旋轉，使液體產生離心力而獲得能量。這樣，處于一段葉輪前側吸人室內的液體進入第一級葉輪，經葉輪對其做功后，甩入第一級導輪，經第一級導輪轉能后，再進入第二級葉輪，由第二級葉輪繼續對其做功，然后再進入第二級導輪，依此類推，直至從末段葉輪甩出，經蝸殼收集后，送至排出口排出。
