CEJN接頭264系列是應用于中低壓領域的平面快速接頭，達到并優于ISO16028標準，內置卸壓功能。平面設計可以最大限度的減少拆裝過程中的滲漏。只需單手操作，拆卸連接快速簡單。卸壓功能允許在負載狀態下進行連接。可配如下系列母接頭：265系列，266系列和262系列。該系列其它通徑包括：DN 10 (364系列), DN 12.5 (564系列), DN 16 (664系列), DN 19 (764系列)。相應符合ISO 16028標準的鋼制母接頭參見265系列;不銹鋼系列參見266系列;較低壓力下還可與262系列接頭互換。
CEJN接頭數據參數：
|
公接頭帶卸壓閥 |
產品編號 |
連接 |
長度 |
直徑 |
扳手尺寸 |
密封 |
|
內螺紋 |
10 264 6102 |
Rc 1/4" (BSPT) |
74.4 |
25.2 |
21 |
NBR |
|
|
10 264 6202 |
G 1/4" (BSP) |
74.4 |
25.2 |
21 |
NBR |
|
|
10 264 6402 |
1/4" NPT |
74.4 |
25.2 |
21 |
NBR |
|
|
10 264 6602 |
7/16"-20 UNF (1/4" SAE) |
74.4 |
25.2 |
21 |
NBR |
|
外螺紋 |
10 264 6554 |
M14x1.5 08L |
74.9 |
25.2 |
21 |
NBR |
|
|
10 264 6555 |
M16x1.5 10L |
75.9 |
25.2 |
21 |
NBR |
CEJN接頭技術參數：
|
溫度范圍: |
-30ºC — +100ºC (-22ºF — +212ºF) |
|
公接頭材質: |
硬化鋼（表面鈍化鋅） |
|
密封材料: |
丁腈橡膠 (NBR/PUR） |
|
可連接: |
可在40Mpa下帶壓連接 |
|
最大連接工作壓力: |
500 公斤 (7251 PSI) |
|
最大斷開工作壓力: |
500 公斤 (7251 PSI) |
|
連接狀態最小爆破壓力: |
1500 公斤 (21755 PSI) |
|
斷開狀態最小爆破壓力: |
1500 公斤 (21755 PSI) |
|
帶壓下斷開: |
不允許 |
|
注釋: |
可連接265系列，266系列和262系列母接頭 |
|
可替換: |
可與 ISO16028 互換 |
注釋:可連接265系列，266系列和262系列母接頭
可替換:可與 ISO16028 互換

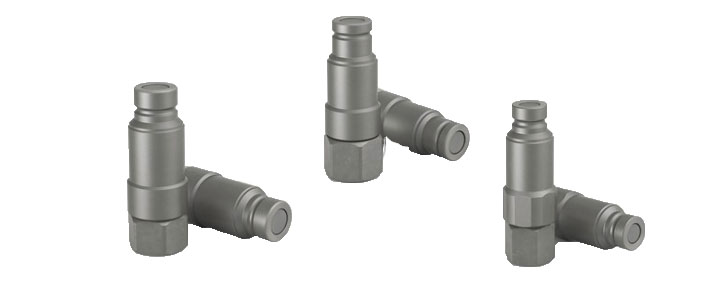

CEJN接頭相關產品圖片：
