EGE超聲波傳感器

　　用于非接觸式距離測量的EGE超聲波傳感器設計堅固，防水(IP 67)。它們可用于10至3500 mm的開關點，也可編程。

　　EGE超聲波傳感器基礎知識：

　　超聲波傳感器正在發送和接收超聲波信號。這些信號的頻率范圍為65 kHz至300 kHz。超聲波傳感器可用于多種不同的應用，例如：直徑檢測、高度檢測、水平測量、計數。

　　非接觸式檢測：距離、存在、水平、直徑、位置。

　　獨立于：材料、光、煙霧、粉塵。

　　周期

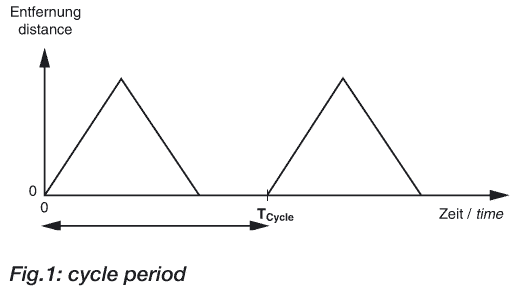

　　脈沖在時間0發射，由物體反射，由換能器接收并再次反射。當第一脈沖的所有能量被吸收時，可以傳輸下一個脈沖。該時間段稱為TCycle(循環周期)。(圖。1)

　　EGE超聲波傳感器具有：

　　長感測范圍的傳感器具有長循環周期。

　　和慢反應時間。

　　短感測范圍具有短循環周期。

　　和快速反應時間。

　　EGE超聲波傳感器梁的角度：

　　超聲波脈沖的能量沿著傳感器軸以錐形傳輸。最高強度在軸上，隨著角度的增加而減小。光束的角度由超聲波脈沖的能量減小到其最大值的33%的角度限定。

　　最佳檢測由垂直于換能器軸的物體給出。要進行保存檢測，對象的角度不應大于光束角度的一半(alpha / 2)。如果物體以更大的角度傾斜，則沒有超聲波脈沖的反射。具有平坦表面并且與換能器軸成45°角傾斜的物體以90°的角度折射超聲波脈沖。

　　EGE超聲波傳感器電壓幅度：

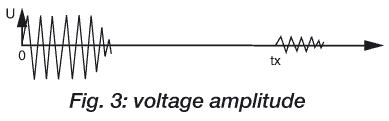

　　在傳輸過程中，超聲波脈沖的電壓幅度約為80V PP。

　　超聲波脈沖的脈沖周期取決于發送脈沖的周期和換能器的振鈴時間。

　　接收回波的電壓幅度在V的范圍內。(圖3)

　　安全應用認證用于個人安全的傳感器必須具有符合EN 954-1的資格認證，并且必須進行相應的標記。未標記的傳感器不得用于此類應用。
