E+H電磁流量計D400系列屬于一體式夾持型流量計，適用于極狹小空間，例如常見水應用場合; 優化用于有限空間和塑料管道安裝。該產品獲得國際飲用水認證，具有安裝開檔尺寸短，儀表自重輕、內置不銹鋼接地環、耐久的聚碳酸酯變送器外殼、內置數據記錄儀等特性。D400系列電磁流量計有創新的外殼結構，簡單快速對中傳感器，并且操作安全，背光顯示單元帶觸摸鍵控制，無需打開儀表操作。
E+H電磁流量計D400系列測量原理：
根據法拉第電磁感應定律，導體在磁場中運動時，會產生感應電壓。
在電磁測量原理中，流動的介質相當于運動的導體。感應電壓(Ue)與介質流速(v)成比例關系，通過兩個測量電極加載在放大器上。基于管道橫截面積(A)計算體積流量(Q)。極性交替變換的開關直流電產生直流(DC)磁場。
產品參數：
|
類型 |
參數 |
|
測量原理 |
電磁 |
|
應用 |
流量計設計為緊湊晶片版本和與集成Web服務器。對于基本的水應用;對于有限的空間和塑料管道的安裝進行了優化。 |
|
特點 |
傳感器的方便，快捷定心 - 創新外殼結構；節能流量測量 - 由于橫截面結構無壓力損失；免維護 - 無移動部件；短的安裝長度和低體重 |
|
直徑 |
DN 25...100 |
|
測量誤差 |
體積流量: ±0.5 % o.r. ± 1 mm/s (0.04 in/s) |
|
量程 |
9 to 4700 dm³/min (2.5 to 1250 gal/min) |
|
壓力范圍 |
PN 16, Class 150, 10K |
|
過程溫度 |
0 to +60 °C (+32 to +140 °F) |
|
環境溫度 |
–20 to +60 °C (–4 to +140 °F) |
|
測量范圍 |
滿足指定測量精度時，典型值為v = 0.01…10 m/s (0.03…33 ft/s) |
|
Power supply |
AC 100 to 240 V / AC/DC 24 V |
|
防爆認證 |
cCSAus |
E+H電磁流量計D400系列產品型號：
|
5D4C1H-AAHA0A3-AEZGA |
CPY7-B0 |
CPS21-1EA2GSA |
CPS12-0NA2ESA |
|
5D4C1H-GR9LN2C3-D3Z9M |
CPY4-2 |
CPS13-OTA2ESA |
CPS11D-7FA21 |
|
CSS70-B2B4A |
CPY3-A |
CPS13-0TA2ESA |
CPS11D-7FA2 |
|
CSS70-B2B1A |
CPY3-1 |
CPS12-OPA2ESA/CPS12D-7NA21 |
CPS11D-7BT21 |
|
CSS70-A3B4A |
CPY3-0 |
CPS12-OPA2ESA |
CPS11D-7BA51 |
|
CSS70-A3B1A |
CPY2-3 |
CPS12-ONA2ESA |
CPS11D-7BA4G |
|
CSS70-A2B3A |
CPY20-K02A1PH=10 |
CPS12-DBA2GSA |
CPS11D-7BA41 |
|
CSS70-A2B1A |
CPY20-K02A1 |
CPS12D-7PA21 |
CPS11D-7BA2G |
|
CSS70-A2B1A |
CPY20-G10A1 |
CPS12D-7NA2G |
CPS11D-7BA21/CPS11D-7AA21 |
|
CSS70-A1B4A |
CPY20-E10A1 |
CPS12D-7NA21 |
CPS11D-7BA21 |
|
CSS70-A1A1A |
CPY20-E02A1PH=7 |
CPS12-0PA2GSA |
CPS11D-7AS21 |
|
CSM750-7A1A |
CPY20-E02A1 |
CPS12-0PA2ESA |
CPS11D-7AA41 |

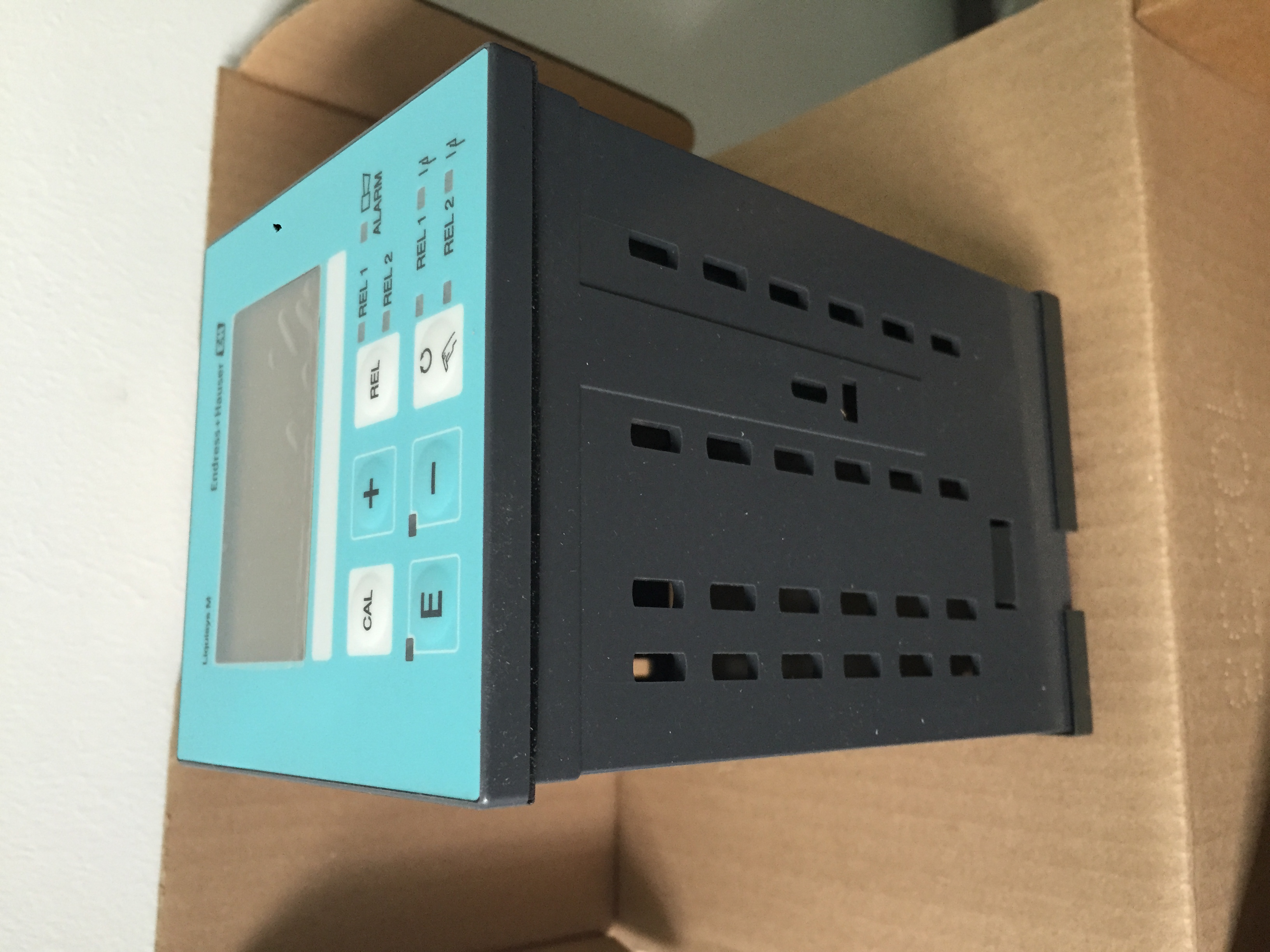

E+H電磁流量計D400系列相關產品實物圖：
