E+H電子差壓變送器FMD系列安裝條件：

　　•安裝或操作儀表時，或建立電氣連接時，濕氣不能進入外殼中。

　　• 測量含固介質時(例如：臟液體)，安裝分離器和排放閥，有助于分離和去除沉積物。

　　• 如可能，電纜和連接頭朝下，防止濕氣滲入(例如：雨水或冷凝水)。

　　安裝位置：

　　FMD71/FMD72 特別適用于變化環境溫度條件下的帶壓罐或真空容器和罐、高蒸餾塔和其他容器中介質的液位測量。HP 側傳感器安裝在較低的測量連接位置處，LP 側傳感器安裝在最高液位之上。使用安裝支架，可以將變送器安裝在柱子上或墻壁上。

　　安裝方向：

　　變送器：任意方向

　　傳感器：安裝位置可能會導致零點漂移。

　　通過操作按鍵直接在儀表上校正安裝位置引起的零點漂移，在危險區中也可以通過外部操作(位置調整)實現。

　　常規安裝指南：

　　•傳感器和變送器的安裝十分簡單

　　• 傳感器外殼的最大旋轉角度為 360°。

　　• 變送器可以在安裝支架上自由旋轉。

　　安裝后，可以便捷地對準傳感器和變送器位置。

　　優勢

　　• 優化調節外殼位置，安裝簡便

　　• 簡便儀表操作

　　• 現場顯示單元具有最佳讀數性(可選)

　　• 調整傳感器安裝位置，便于在管裝支架上安裝

　　隔熱：高溫型 FMD71

　　使用高溫型 FMD71 時，設備的保溫層厚度受限制。儀表上標識有最大允許保溫層厚度和隔熱材料的熱導率(≤ 0.04 W/(m x K))、最高允許環境溫度和過程溫度。衛生型過程連接上無保溫層厚度標識。

　　• 環境溫度(TA)：≤ 70 °C (158 °F)

　　• 過程溫度(TP)：≤ 150 °C (302 °F)

　　在最苛刻應用“靜止空氣”下檢測得到的數據。

　　安裝傳感器：

　　•傳感器的安裝位置可能會導致零點漂移，例如：在空容器或非滿罐容器中測量時，顯示的測量值并非為 0。

　　• 始終將 HP 側傳感器安裝在最低測量點的下方。

　　• 始終將 LP 側傳感器安裝在最高測量點的上方。

　　• 請勿在加料區，或攪拌器壓力脈沖信號能影響到的罐體區域內安裝傳感器。

　　• 請勿在泵的抽吸區域內安裝傳感器。

　　• 傳感器安裝在截止閥的下游管道中，便于進行調節和功能測試。

　　安裝變送器：

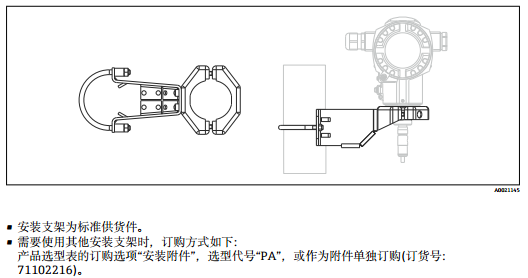

　　使用包裝中的安裝支架安裝變送器。安裝支架可以安裝在 1¼"...2"管徑的柱子上或墻壁上。

　　PE-X 電纜的技術參數：

　　• 溫度適用范圍：–40…+80 °C (–40…+176 °F)

　　• 阻燃性：符合 DIN 60332-1-2 和 DIN EN 50266-2-5 標準

　　• 無鹵素：符合 DIN VDE 0472 標準第 815 章

　　• 耐油性：符合 DIN EN 60811-2-1 標準

　　• 其他：抗紫外線(UV)，符合 DIN VDE 0276-605 標準

　　• 彎曲半徑：min. 34 mm (1.34 in)，固定安裝
