E+H電磁流量計W800系列安裝時，無需采取其他措施，例如：使用額外支撐。 儀表自身結構能有效抵消外界應力。建議將傳感器安裝在豎直上升的管道中，并確保流量計與下一管道彎頭間保留有足夠的間距 (³2 x DN)。

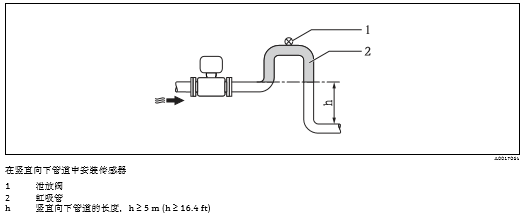

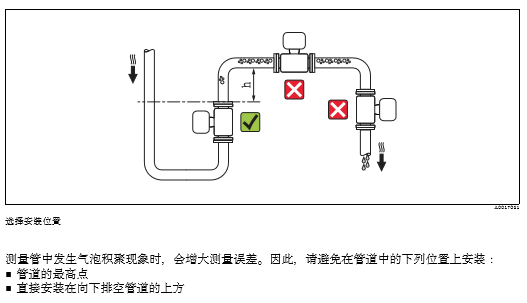

　　測量管中發生氣泡積聚現象時，會增大測量誤差。因此，請避免在管道中的下列位置上安裝： • 管道的高點 • 直接安裝在向下排空管道的上方 在豎直向下管道中安裝 在豎直向下管道(h ³ 5 m (16.4 ft))中安裝時，需要在傳感器下游處安裝虹吸管或泄放閥，避免抽壓 時損壞測量管內襯。此外，還可以防止液體短暫停滯在測量管中，產生氣障。

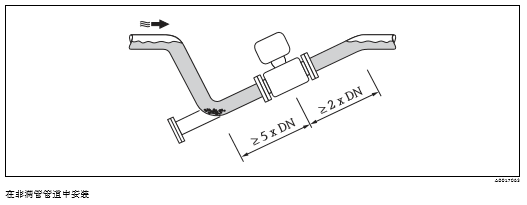

　　在傾斜非滿管管道中安裝 傾斜放置的非滿管管道需要配置泄放口。

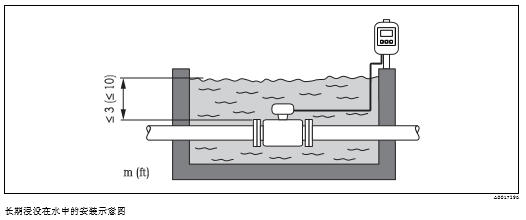

　　長期浸沒在水中 全焊接型分體式測量儀表可以浸入在水中使用( 水深：£ 3 m (10 ft) ; 48 h 內， 水深£ 10 m (30 ft))。測量儀表滿足各種防腐性認證等級要求，符合EN ISO 12944 標準。全焊接 型結構設計和接線盒密封系統保證濕氣不會滲入至測量設備中。 可以訂購分體式儀表的連接電纜： • 預端接電纜已連接至傳感器 • 可選：使用預端接電纜，用戶在現場完成電纜連接( 包含密封接線腔的工具)

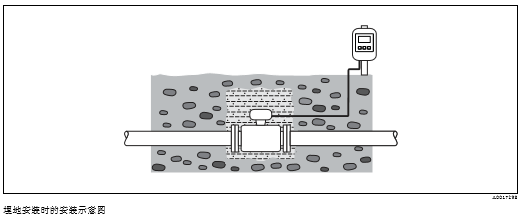

　　埋地安裝 全焊接型分體式測量設備可以埋地安裝。測量設備滿足防腐認證m3 要求，符合EN ISO 12944 標 準。無需采取其他防護措施，設備可以直接埋地。 參考當地常規安裝法規安裝設備 (例如：EN DIN 1610)。 可以訂購分體式儀表的連接電纜： • 預端接電纜已連接至傳感器 • 可選：使用預端接電纜，用戶在現場完成電纜連接( 包含密封接線腔的工具)

　　安裝方向：參考傳感器上的箭頭指向進行安裝，務必確保箭頭指向與管道中介質的流向一致。 佳安裝位置應能防止測量管中出現氣體和空氣聚集，以及出現固體積聚。 豎直管道 豎直管道安裝是下列測量條件的佳選擇： • 自排空管路系統 • 含沙石/石頭的污泥，底部易出現固體沉積。

　　水平管道 在水平管道中安裝時，測量電極軸必須保持水平，防止夾雜的氣泡導致兩個測量電極間出現短時 間絕緣。

　　如可能，傳感器的安裝位置應遠離閥、三通、彎頭等管件。 保證下列前后直管段長度，確保測量精度： • 前直管段長度：³ 5 × DN • 后直管段長度：³ 2 × DN

　　需要將傳感器安裝在大口徑管道中時，可以選擇符合DINEN545標準的轉接管(雙法蘭縮徑管)進 行安裝。 測量極緩慢流動的流體時，使流速增大，提高測量精度
