MARPOSS探頭E83系列 MIDA 紅外線傳輸式探頭系統可應用圖工件設定與檢測。E83系統的所有元件都能用于最惡劣的加工環境，并且它的模組化設計，可依各式不同的應用來組合。

　　MARPOSS探頭E83系列優勢：模組化系統設計、涵蓋的傳輸范圍廣、360度的訊號發射、尺寸緊致的個別元件、可用于多主軸機器，安裝容易、高效能。

　　E83系統組成元件如下：

　　1、 探頭/發射器模組

　　在加工前或加工后檢測工件的坐標或尺寸;

　　探頭安裝在發射器上，將探頭的觸發訊號以紅外線傳送到接收器，再經由介面裝置傳送帶CNC。E83發射器可以使用在多主軸的應用。

　　2、 接收器模組

　　接收來自發射器的紅外線訊號，并借訊號線傳送到介面裝置。

　　3、 介面裝置模組

　　處理來自接收器的訊號，并送至CNC，儲存在巨集變數中。

　　介面裝置模組

　　E83介面裝置是用來和CNC做連接，共有三款型式的介面裝 置，以應用各式安裝需求：

　　1.E83C(緊致型)以DIN-TS35滑軌安裝于電氣箱內。可以一條E32R訊號線，與刀具設定探頭連接，共用介面。使用活動式端子臺，減少與I/O和接收器的接線時間。

　　2.E83T(多探頭共用型)用于車床與車削中心機，尺寸與 E83C相同。但是可透過內部設定分別啟動多達四個不同探頭(安裝在同一機臺內)。這介面裝置只能與E83WA搭配使用。

　　接收器模組

　　有兩種型式的接收器模組：

　　• E83 RX

　　• E83 RXI (內建介面裝置): 由內部開關可設定減少25%與50%的接收范圍，以消除可能的干擾。

　　MARPOSS探頭E83系列部分型號：

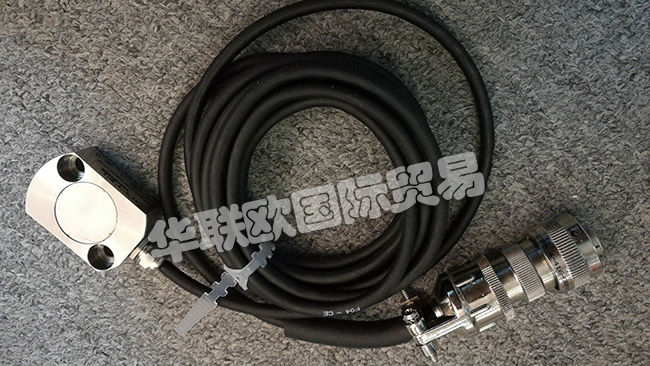

　　MARPOSS探頭E83系列相關產品圖片：
