主要信息

產品系列

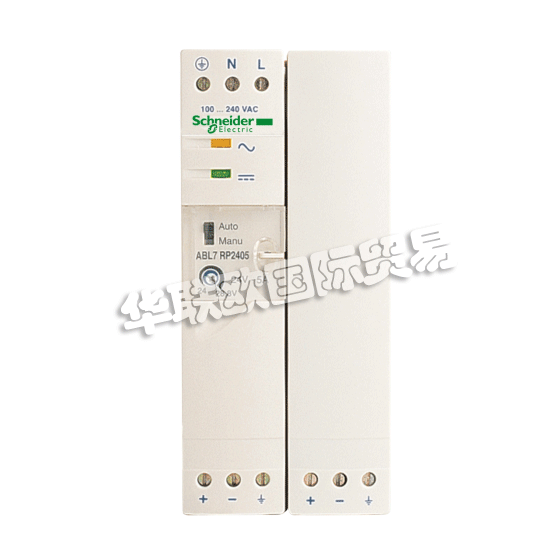

Phaseo

產品類型

電源

電源類型

調節開關模式

輸入電壓

100...240 V 交流 相線到相線, 端子: L1-L2

100...240 V 交流 單相, 端子: N-L1

110...220 V 直流

輸出電壓

12 V DC

額定功率 [W]

60 W

輸入保護類型

集成熔絲(不可換)

電源輸出電流

5 A

輸出保護類型

防過載, optical power : 1.1 x In

防過壓, optical power : 脫扣 如果 U > 1.5 x Un

防短路, optical power : 手動或自動復位

防欠壓, optical power : 脫扣 如果 U < 0.8 x Un

環境溫度

0...50 °C 無

50...60 °C 有

補充信息

輸入電壓限制

100...250 V

85...264 V

網絡頻率

47...63 Hz

最大涌流

30 A

功率因數校正

0.98

功率

85 %

輸出電壓限制

100...120 % 可調

功耗W

10.6 W

電流消耗

0.4 A 在…上 240 V

0.8 A 在…上 100 V

線路與負載調節

+/- 3 %

保持時間

>= 20 ms 在…上 100 V

>= 20 ms 在…上 240 V

接線能力

螺釘類型終端 適用 輸入接線, 連接能力: 2 x 0.14...2 x 2.5 mm² AWG 26 AWG 14…

螺釘類型終端 適用 輸入接地連接, 連接能力: 1 x 0.14...1 x 2.5 mm² AWG 26 AWG 14…

螺釘類型終端 適用 輸出接線, 連接能力: 2 x 0.14...2 x 2.5 mm² AWG 26 AWG 14…

螺釘類型終端 適用 輸出接地連接, 連接能力: 1 x 0.14...1 x 2.5 mm² AWG 26 AWG 14…

標識

CE

安裝方式

35 x 15 mm 對稱 DIN 軌

35 x 7.5 mm 對稱 DIN 軌

75 x 7.5 mm 對稱 DIN 軌

操作位置

垂直

工作海拔

2000 m

輸出耦合

并聯

系列

測試名

傳導/輻射傳播 符合 EN 55011

傳導/輻射傳播 符合 EN 55022 類別 B

靜電放電 符合 EN/IEC 61000-4-2

發射 符合 EN 50081-1

感應電磁場 符合 EN/IEC 61000-4-6

主插座 符合 IEC 61000-4-11

傳播的電磁場 符合 EN/IEC 61000-4-3

快速瞬變 符合 IEC 61000-4-4

浪涌 符合 EN/IEC 61000-4-5

LED狀態

LED 綠色 適用 輸出電壓

LED 橘黃色 適用 輸入電壓

深度

120 mm

高度

120 mm

寬度

54 mm

產品重量

1 kg

  環境

  產品認證

  CSA 22-2 No 950

  CULus 508

  TÜV

  EAC

  KC

  符合標準

  UL 508

  CSA C22.2 No 60950-1

  環境特征

  EMC 符合 EN 50081-1

  EMC 符合 EN 50082-2

  EMC 符合 EN/IEC 61000-6-2

  安全 符合 EN/IEC 60950

  安全 符合 IEC 61496-1-2

  安全 符合 SELV

  IP 保護等級

  IP20 符合 EN/IEC 60529

  貯存環境溫度

  -25...70 °C

  相對濕度

  0...95 % 無冷凝或滴水

  過電壓種類

  Class I 符合 VDE 0106-1

  絕緣性能

  輸入和接地之間

  輸入和接地之間

  輸入和輸出之間

  輸出之間
