極輕的三爪動力卡盤，創新的設計，適合動態過程并有節約成本的巨大潛力。該卡盤適合用于配備短行程液壓缸的機床。德國雄克SCHUNK三爪動力卡盤ROTA NCE描述

應用領域：
在通用數控車床
車/銑復合中心上
在立式上下料車床上

優點-為您帶來的益處：
轉動慣量極低，節約能源：周期時間更短使能源成本更低
連接尺寸100%兼容Kitagawa BB200系列動力卡盤(最大不超過尺寸260)：可在短時間內替換Kitagawa卡盤
精密楔式運動卡盤，滿足最高質量要求：可實現卓越的加工工藝
楔式系統實現高效率：高夾持力保證夾持過程可靠
優化的潤滑系統：保證始終較高的夾持力
模塊化中心套筒系統：利用可更換的中心套筒，進行最佳調整以適應新夾持任務
帶楔形槽或細鋸齒的基爪，英制：在頂爪范圍內有高度靈活性
卡盤中裝有可分解拆除的毛坯拉伸螺母：鏜出拉桿的螺紋或與相同規格Kitagawa BB200卡盤已鏜孔拉伸螺母的互換可以由客戶自己進行
所有功能部件均經研磨和硬化：保證長使用壽命

選件和特殊信息：
SCHUNK ROTA NCE將輕量化結構、最大承重能力和標準化等特點集于一體。車床卡盤的幾何形狀適應了動力流，使得盡管構造輕量化，但卻能保證最大剛度。相比傳統的車床卡盤，根據型號規格，慣性可降低高達40%。

這樣，SCHUNK ROTA NCE就能以最低的能耗滿足高工藝動態性能和生產率的需求。特別是在流水作業中，能源和周期時間都高效的車床卡盤可顯著節省成本，同時也非常適合能源管理體系認證DIN EN ISO 50001。

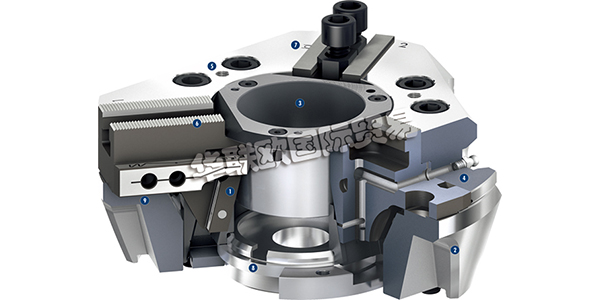

德國雄克SCHUNK三爪動力卡盤ROTA NCE的功能與亮點：

軸向可動活塞將力傳遞至基爪并生成與旋轉軸同步的徑向卡爪運動。
1：楔式驅動
在操作中提供持續高夾持力
2：硬化和極剛基體
因此使用壽命更長并實現最高精度。即使在達到最大夾緊力的情況下
3：大通孔
用于機加工所有常規桿直徑
4：優化的潤滑系統
實現最高效率
5：安裝螺紋
用于工件止擋
6：基爪接口
英制，公制或帶十字槽可用
7：卡爪行程顯示
卡爪行程控制
8：毛坯拉伸螺母
加工伸縮管或拉桿所需的安裝螺紋
9：重量?jī)?yōu)化設計
提高日常使用的經濟性。
