雄克SCHUNK公司是德國著名的精密夾具和自動化抓取系統制造商，也是靜壓膨脹式夾具系統生產廠和標準及特種卡爪生產廠，其總部位于工業名城斯圖加特市附近。依靠其獨到的產品開發、優秀的產品質量、現代化的生產技術和高效的經營管理手段，得以獨占夾緊和抓取系統行業之鰲頭。雄克公司以其四大生產基地為主要實力基礎，并借助分布在五大洲四十多個國家的代理機構和在法國、英國、瑞士、瑞典、奧地利、比利時、荷蘭、意大利、美國、中國的子公司，向世界機械加工業及自動化生產領域提供良好的產品和服務。特殊的任務需要特殊的解決方案。他們擁有超過35年的客戶定制化夾持解決方案的開發和生產經驗。擴大卡爪行程、改良基爪接口、減少卡盤的夾持力——這是他們?yōu)榭蛻籼峁┊a(chǎn)品定制化的一些例子。他們既可以對標準品進行修改也可以100%定制解決方案——根據您的需求而定。雄克SCHUNK公司光卡盤銷售已經超出4萬多次。在今天的這篇文章里面，小編主要為大家提供的是SCHUNK氣動卡盤,雄克SCHUNK氣動卡盤ROTA TP 125-26產品介紹，希望大家能夠感興趣，還請不要走開，繼續閱讀本文章，更加精彩內容等著您觀摩，謝謝!

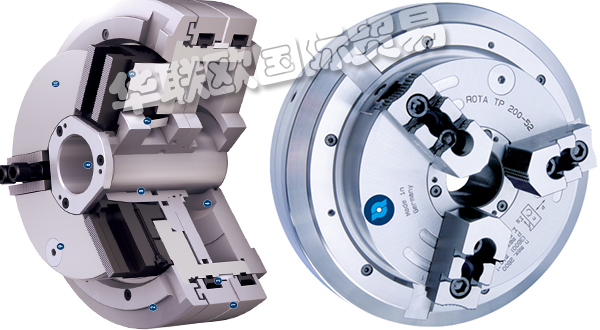

一、雄克SCHUNK氣動卡盤ROTA TP 125-26產品介紹：
1、雄克SCHUNK氣動卡盤ROTA TP 125-26產品簡單描述如下：
①標準氣動動力車床卡盤
②三爪楔式卡盤
③通孔:38 mm
④主軸架:Z155
⑤卡爪接口:1/16"x 90°Nut 14H7
⑥單指行程:4.2 mm
⑦最大夾緊力(6 bar):39 kN
⑧最大工作壓力:3-8 bar
⑨最大RPM 1:3500 1/min
⑩最大RPM 2:4200 1/min
?重量:23 kg

2、雄克SCHUNK氣動卡盤ROTA TP 125-26產品功能與亮點主要體現在以下幾點：
①故障期間卡盤的配套活塞由分配環供應壓縮空氣，因此可軸向移動。斜齒條滑塊系統將卡盤活塞的軸向運動轉換為基爪的徑向運動，與旋轉軸同步。在移除系統壓力后，雙止回閥會阻止壓縮空氣再次逸出
②分配器環：用于非旋轉模式下輸送氣源
③分配器環防護蓋：避免碎屑和污垢進入
④異形密封環：用于空氣傳輸
⑤集成在卡盤中的氣缸：特別適合無液壓缸的車床
⑥非常穩定的基爪：帶細齒，適用于通用夾持
⑦非常大的通孔：管材加工的理想之選
⑧非常穩定的楔式結構：最佳力傳輸
⑨長活塞導軌：優化力流并提供最佳剛度
⑩配套安全閥：用于壓力保持
?一體式，剛性卡盤體：使用壽命長

3、雄克SCHUNK氣動卡盤ROTA TP 125-26產品技術參數和規格等信息如下表所示：

ID技術參數	816135數值
主軸類型	-
主軸尺寸	Z155
細齒	1/16" x 90°
開啟/閉合時間 [s]	2
最大RPM 1 [1/min]	3500
最大RPM 2 [1/min]	4200
最大夾緊力（6 bar） [kN]	39
最小工作壓力 [bar]	3
最大工作壓力 [bar]	8
行程/卡爪 [mm]	4.2
6 bar 時每個卡爪行程的耗氣量 [l]	3.2
慣性矩 [kgm²]	0.13
重量 [kg]	23
ID	816125
主軸類型	-
主軸尺寸	Z120
細齒	1/16" x 90°
開啟/閉合時間 [s]	1.5
最大RPM 1 [1/min]	4000
最大RPM 2 [1/min]	4200
最大夾緊力（6 bar） [kN]	22
最小工作壓力 [bar]	3
最大工作壓力 [bar]	8
行程/卡爪 [mm]	3
6 bar 時每個卡爪行程的耗氣量 [l]	1.3
慣性矩 [kgm²]	0.028
重量 [kg]	11

4、雄克SCHUNK氣動卡盤ROTA TP 125-26產品系列的常規說明：
①夾緊力定義：夾持力為最大壓力和最大扭矩下距離“H”的每個卡爪夾緊力的算數和。僅限使用雄克指定潤滑脂的規格參數。
②標配范圍：帶分配環護蓋的卡盤、帶螺釘?shù)腡形螺母、卡盤安裝螺栓、分配環上的2個彎管接頭R 1/8”、1個用來定位分配環的固定螺釘、6個雙螺紋安裝螺栓、2個用于連接至電動氣動控制塊的聯軸器、隔離環和操作手冊;無分配環安裝托架。

二、雄克SCHUNK氣動卡盤其它常見型號有如下：

溫馨提示：因網頁篇幅等原因僅顯示部分雄克SCHUNK氣動卡盤產品型號，要查看更多雄克SCHUNK氣動卡盤型號詳情，請?jiān)诠倬W(wǎng)直接搜索型號查看或致電+86 0755 83233703聯系我們獲取型號和報價!

三、SCHUNK氣動卡盤,雄克SCHUNK氣動卡盤ROTA TP 125-26產品總結概述：
ROTA，TP，200-52，Z195-SV90°等型號SCHUNK氣動卡盤系列產品均符合高質量要求的楔式氣動卡盤，可實現卓越的加工工藝，大通孔加工所有標準管直徑，楔式系統實現高效率，高夾持力保證夾持過程可靠，優化的潤滑系統，保證始終較高的夾持力，集成在卡盤中的氣缸，特別適合無液壓缸的車床，通過分配環供氣，卡盤極簡單控制，系統壓力下提供高夾持力，確保加工過程中的過程可靠性，所有功能部件均經研磨和硬化，保證長使用壽命，雄克，ROTA，TP，獨立式動力卡盤自帶氣缸。通過成熟的楔式系統進行動力傳輸。卡盤包括分配器環上的供氣系統。因此，無需旋轉引線。ROTA，TP和手動卡盤可簡單地更換，尤其是無液壓夾持缸的機床。標準氣壓，6bar時即可產生非常大的夾持力。
