設計一種壓力可調的氮?dú)鈴椈勺詣?dòng)充氣機，使其能夠代替人工，并在一定的壓力范圍內實現任給壓力充氣，以提高充氣精度、改善充氣效率、降低勞動強度。

　　設計要求

　　氮?dú)鈴椈勺詣?dòng)充氣機要達到以下設計要求：

　　(1)充氣壓力：2～5MPa任意可調;

　　(2)充氣速度：450個/h;

　　(3)充氣精度：±0.1 MPa;

　　(4)夾緊機構：帶有自鎖功能;

　　(5)總體要求：安全穩定。

　　產品特征

　　1、采用直驅式強勁大馬達，無齒輪磨擦噪音，短時間完成充氣。

　　2、鋼制機器、超強壓力，超強耐用，保障連續充氣;采用不銹鋼密氣閥門，高質量輸出氣壓。

　　3、超長5米電源線、高品質高壓空氣管(附銅接頭)。

　　4、附整套充氣氣嘴，適用于輪胎、橡皮艇、氣墊、充氣玩具、球類充氣及其他多種用途。

　　5、無油型設計，清潔環保。配備過流防沖擊保險片，確保安全使用。

　　6、高品質、小體積、攜帶與貯放方便

　　關鍵技術要求

　　夾緊機構

　　(1)夾緊方案的確定

　　(2)密封方案的確定

　　(3)夾緊力的確定

　　(4)氣動控制回路

　　高壓充氣回路

　　(1)穩壓的實現

　　(2)充氣結束后高壓氣體的處理

　　(3)高壓氣路圖的設計

　　實現過程

　　高壓氣路中，電磁閥是由壓力繼電器控制的。當穩壓蓄能器中的壓力低于預先設定的值，則電磁閥通電;當穩壓蓄能器中的壓力高于預先設定的值，則電磁閥斷開。

　　氮?dú)鈴椈傻淖詣?dòng)充氣過程如下：

　　充氣前：當傳感器和檢測到氮?dú)鈴椈裳b入定位密封體內后，同時按下聯動開關，電磁閥通電，從而氣缸收回，氮?dú)鈴椈杀粖A緊，完成充氣前的準備工作。

　　補氣時：上述準備結束后，高壓充氣回路接到開始充氣的信號。此時，由壓力繼電器判斷穩壓蓄能器中的氮?dú)鈮毫κ欠襁_(dá)到充氣要求，如果達到充氣要求，則開始充氣;如果壓力低于設定的最低值時，電磁閥首先斷電， 然后壓力繼電器打開電磁閥， 高壓氮?dú)馄肯蚍€(wěn)壓蓄能器補充高壓氮?dú)?當壓力達到預先設定的最大值時，壓力繼電器斷開電磁閥。這一過程可以始終確保穩壓蓄能器中壓力的穩定。

　　充氣時：首先判斷電磁閥是否斷開，如果斷開，則可以開始充氣。此時，電磁閥通電，穩壓蓄能器提供的壓力穩定的高壓氮?dú)獬溥M(jìn)彈簧。

　　充氣后：電磁閥斷開，并接通電磁閥，將定位密封體內的高壓殘余氣體排出;然后給氣動自鎖夾緊機構發出信號，使電磁閥反向接通，夾緊機構松開。單個彈簧充氣過程結束 。

　　優點

　　(1)充氣壓力任意可調。通過調節壓力繼電器的閥值，可以在2～5MPa之間的任意壓力下對氮?dú)鈴椈蛇M(jìn)行充氣，很好地滿足了產品多樣性的要求。

　　(2)充氣精度高。高壓氮?dú)獠恢苯映淙氲獨鈴椈桑峭ㄟ^(guò)穩壓蓄能器提供壓力穩定的高壓氣體，不僅消除了充氣過程中的沖擊和噪聲，也使得充氣精度得到很大的提高。

　　(3)操作方便，自動化程度高。除了上下料之外，所有過程自動完成，使得生產效率得到了很大的提高，降低了工人勞動強度。

　　(4)安全性高。夾緊機構采用螺紋夾緊，自鎖性能好，對于高壓充氣這樣的工況，設備安全可靠;同時設計中加入了工件入位傳感器和聯動開關，消除了工人的誤操作風險 。

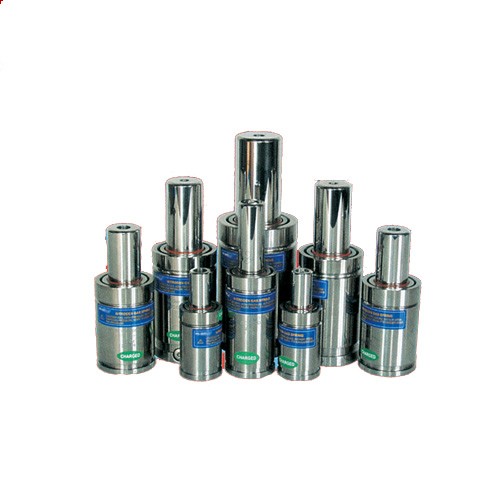

　　KALLER氮?dú)鈴椈?/strong>的設計旨在滿足客戶對可靠性，安全性和使用壽命的期望。
